全自動渦流探傷設備

全自動渦流探傷設備介紹

NEM型全自動渦流探傷設備是我公司自主研發生產的自動探傷設備系列中的一款，主要應用于冶金系統產品無縫鋼管、直縫鋼管、螺旋鋼管、鋼板、鋼棒、容器、氣瓶、線材等渦流在線或離線自動探傷無損檢測。

NEM型渦流自動探傷設備是采用大規模進口集成電路，結合先進的渦流探傷技術、光電感應技術、微機控制技術的全自動渦流檢測儀器。配以精美設計的機械傳動裝置，形成完整的機電一體化系統，是國內少有具有成套完整系統的全自動渦流探傷機。

設備詳細介紹及報價請聯系  李經理189-311-80976

全自動渦流探傷設備應用領域

鋼鐵、汽車、機械、電力等行業各類碳鋼管、合金鋼管、不銹鋼管及其他類型鋼管的自動探傷檢測系統，可檢測表面裂紋、暗縫、氣孔、夾雜和開口裂紋等缺陷，具有很高的檢測靈敏度。

全自動渦流探傷設備技術參數

1.探傷速度:0～70m/min

2.探傷管徑:76～195mm

3.穩定性:2db

4.執行標準:GB7735-2004.YB4083-2000

全自動渦流探傷設備結構

采用基于WINDOWS XP操作系統的操作軟件使儀器使用更為簡潔、智能化。儀器經過長期的一線生產檢驗，性能穩定、可靠，具有自動化程度高、檢測速度快等優點。該儀器是專用于金屬管、棒、線材在線、離線檢測的渦流探傷設備。

多口徑鋼管渦流探傷系統可配接耦合間隙要求很低的點式探頭和其它結構的探頭(探頭的選擇完全可根據用戶的檢測要求而定)，儀器可選配在線測速系統、噴墨裝置、探頭架等，以便實現。

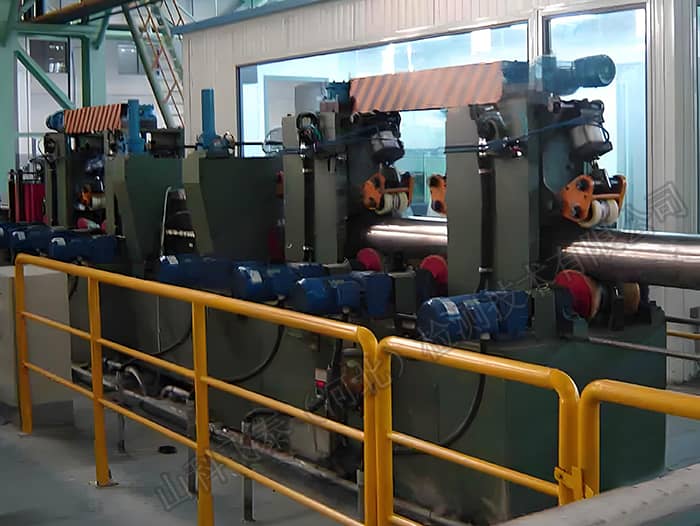

全自動渦流探傷設備主體

設備主要有定位裝置、渦流探頭、升降機構、多通道智能探傷儀器、噴標機構、信號轉化器及傳輸線等成。

1、定位裝置：由底座平臺、定心機構、傳感器等組成。鋼管進入磁飽和探傷時,須穩定且與探頭同心，定心裝置將確保鋼管穩定進入探頭。

2、渦流探頭：采用我單位專業設計的高精度渦流探頭，精度高，抗噪音性能好。

3、升降裝置：由底座、上平臺、升降機構等組成,當探傷管徑不同引起中心高變化時，應調節探頭升高和降低,保證探頭、鋼管始終在同一水平面，使鋼管與探頭距離均勻。

4、多通道智能渦流探傷儀：對鋼管進行檢測，發現其中存在的內外穿透?jìng)?、外折疊、夾雜、凹坑等表面、近表面缺陷，給出相應的檢測信號。

5、銅管渦流在線探傷噴標系統：由噴標器、底座平臺、汽缸、電磁閥、控制器組成。當檢測到有傷時噴標系統在有傷部位做出標記多口徑鋼管渦流探傷系統。

檢測標準

◆NB/T47013-2015《承壓設備無損檢測》

◆GB/T7735-2004《鋼管渦流探傷檢驗方法》

◆GB/T9711.3-2005《石油天然氣工業輸送鋼管交貨技術條件第3部分》

◆Q/SY GJX 101-2010《中國石油管道天然氣輸送管道用鋼管通用技術條件》

◆ASTM A519美國材料標準《機械工程用碳素鋼和鋁合金鋼無縫鋼管》

◆ISO3183-3《美國管線規范》

渦流自動探傷設備質保期及售后服務

全自動渦流探傷設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。自動超聲波探傷設備。

山科飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，渦流探傷和超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
