無縫管離線超聲自動探傷設備

無縫管離線超聲自動探傷設備介紹

本款無縫管離線超聲自動探傷設備是我公司與山東省科學院激光研究所共同研發的一款探傷檢測設備，設備主要用于碳鋼、合金鋼、不銹鋼等無縫鋼管離線探傷。

吊裝將被探鋼管放在上料臺架，撥料機構動作，把鋼管送至輥道探傷區域，旋轉輥道帶動鋼管原地旋轉，探頭裝置從待機位置駛出進入探傷區域，當感應到鋼管后探頭依次落下原地旋轉一周對鋼管端部進行檢測，端部檢測完成后進行管體檢測，從而對鋼管進行100%全覆蓋檢測。對有缺陷信號鋼管進行報警和噴標。檢測完畢，下料機構將鋼管送到下料區域，撥至下料架臺。

設備詳細介紹及報價請聯系  李經理189-311-80976

產品名稱：      無縫管離線超聲自動探傷設備

產品型號：      NUTM340型

探傷方法：      超聲波——橫梁式水膜法探傷

檢測方式：      橫進橫出

通道數：         共32通道（12通道縱向探傷  16通道橫向探傷  4通道測厚）

無縫管探傷檢測要求

1、直徑范圍：60 – 200 mm / 200 – 720 mm

2、壁厚范圍：5- 40.0 mm

3、鋼管長度：6.0–13 m

4、外徑公差：±1.0%

5、壁厚公差：±15.0%

無縫管離線超聲自動探傷設備主要技術參數

1、超聲獨立檢測通道: 32通道，各通道獨立控制延遲、寬度和門檻值，可根據需要隨時擴展通道數。

2、檢測缺陷類型：油套管縱向、橫向缺陷、測厚

3、檢測速度：0-6米/分鐘。

4、工作方式：單探頭發射、接收；

5、靈敏度余量：≥50dB；

6、掃描范圍   （鋼縱波）：（0～5000）mm ；

7、頻率范圍：（0.5～15）MHz；

8、重復頻率： 1Hz～5000Hz可調；

9、增益總量： 110dB，可調步進量： 0.1/1/2/10dB；

10、水平線性： ≤1%

11、垂直線性： ≤3%；

12、閘門設置：每通道設置4個閘門，3個報警閘門，1個跟蹤閘門

13、探傷條件和波形的存貯：數量無限制，波形打印

14、參數保存：檢測參數、回波圖形和備注信息等可自動存儲；

15、采用中文操作平臺，操作者能在屏幕上看到中文檢測結果。設備操作控制臺按鈕以中文標識顯示。

16、檢測報告可通過計算機打印，諸如規格、訂購信息等完整中文報告。

17、設備符合《中華人民共和國環境保護法》。

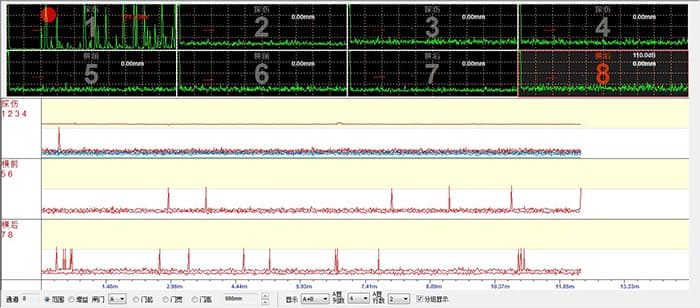

鋼管超聲波掃查界面

無縫管離線超聲自動探傷設備質保期及售后服務

無縫管離線超聲自動探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

山科飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
