大管徑離線相控陣焊縫探傷設備
大管徑離線相控陣焊縫探傷設備介紹
本款設備可以對鋼管、合金管的直焊縫和環焊縫進行相控陣探傷檢測,采用4軸檢測平臺系統搭載探傷系統。采用相控陣探頭,通過多聚焦法則的建立,實現聚焦檢測,達到有效提高檢測信噪比,提高缺陷分辨力,提升缺陷定位精度,擴大產品覆蓋的目的。
設備采用相控陣探傷:采用128陣元儀器??v向缺陷、豎通孔缺陷探傷。利用4個32陣列相控陣探頭探傷內外表面縱向刻槽缺陷和豎通孔缺陷。
4軸檢測平臺位于鋼管側面,探頭架采用4軸檢測平臺夾持控制,檢測平臺底座可在14米長地軌上在鋼管的側面軸向移動,升降平臺安裝在底座上可調整探頭臂的高度,探頭臂可伸縮1.5米長度,探頭架可旋轉檢測不同方向焊縫。通過程序可控制探頭架也可根據焊縫方向自由切換檢測方向。
探傷檢測流程
設備是鋼管直縫離線超聲自動檢測裝置,適用于鋼管直縫和環縫檢測。整套系統集成在一個4軸檢測平臺上,水、電可快捷插拔,平臺放置鋼管側方。
檢測直縫時把鋼管直縫旋轉至側方,檢測探頭調整至焊縫位置然后將探頭放置在焊縫兩側,探頭開始噴水檢測,檢測平臺沿地軌行走至焊縫結束位置,檢測時通過激光焊縫跟蹤裝置判斷焊縫位置對探頭架進行調整,達到精確檢測的目的。檢測環縫時將探頭架旋轉90度,將探頭架騎在環縫上,旋轉鋼管一周對環縫進行檢測。

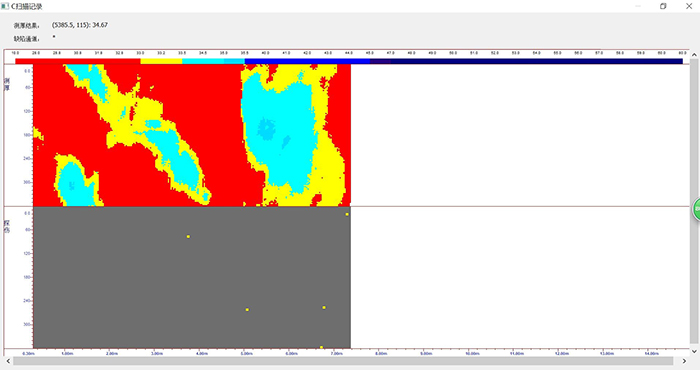

系統采用計算機控制與信號實時采集處理相結合技術,利用相控陣數字超聲探傷儀在高速計算機的支持下,實現自動檢測缺陷,自動評估缺陷,顯示并記錄(缺陷)回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。
設備激光跟蹤系統
激光自動跟蹤系統應用于焊縫自動跟蹤,系統通過激光視覺傳感器檢測焊縫運動軌跡,控制探頭架始終保持在相對焊縫的正確位置,實現超聲波探傷自動化。
激光輪廓傳感器及激光跟蹤系統,具有精度高、速度快、抗干擾強、 適應強反光等特性。同時憑借核心的數據處理和智能分析算法,傳感器端集成了“數十種坡口檢測工具”、“焊縫起始 / 結束點檢測”、“焊縫位置定點尋位”、“復雜曲線實時跟蹤”、“空間位置擬合”等強大功能。借助多種標準通訊協議, 可以適配各種探傷專機、探傷機器人,讓您的探傷設備更加自動化、智能化和柔性化。
超聲波探傷激光自動跟蹤系統由以下兩部分構成:激光視覺傳感器、電氣控制系統(包括主控制柜、主操作箱、操作按鈕盒)。本系統可適用于多種焊縫形狀,具有較高的實用性和容錯能力。本系統還具有手動/自動轉換功能,方便手動調節。機械執行機構采用機器人手臂,運行可靠,定位精度高,完全滿足探傷要求。
設備主要技術參數
1、檢查缺陷的種類:焊縫內外缺陷
2、探傷線速度:0.3—2.5m/分鐘
3、頻率: 超聲0.5 MHz –5MHz
4、誤報率:≤2%(針對標準試樣)
5、漏檢率:≤0%(針對標準試樣)
6、探傷鈦合金管直徑:φ500-φ5000
7、壁厚:48 mm
8、直線度:≤1.5/1000mm
9、檢測標準: NB/T 47013.15-2021承壓設備無損檢測:相控陣超聲檢測
10、檢測等級:B級
11、檢出缺陷后處理:即時給出聲光報警信號
相控陣探頭參數:
(1)、探頭型號:2.5L32
(2)、電纜線規格:型號PVC,長度2M,電容量110PF±10%
(3)、陣元數:32
(4)、陣元寬度:1.3mm
(5)、陣元長度:18mm
(6)、相鄰陣元中心距:0.6-1.4mm
(7)、探頭電阻抗,靜態電容:±10%以內
(8)、相鄰陣元串擾:≤-20dB
(9)、-20dB脈沖持續時間:±10%
(10)、中心頻率:2.5MHz±10%
(11)、相對帶寬:±15%
相控陣探傷可以根據工件規格選擇合適探頭參數,采用扇掃方式得到不同折射角的虛擬探頭,分別對不同深度和水平位置的缺陷或區域進行掃查探傷,實現焊縫探傷區域的全覆蓋。
探傷設備的組成
1、4軸檢測平臺
2、相控陣探頭及探頭架
3、激光焊縫跟蹤系統
4、電控系統
5、128陣元相控陣智能超聲波探傷儀器
6、旋轉輥道系統
7、水循環系統
飛泰設計及供貨范圍
1、飛泰負責多通道超聲波檢測設備地上部分全套設計(包括施工設計)、制作、供貨、安裝和現場調試(買方提供起重設備),包含主機上的電氣配管線、輔件、及電纜等全套設備的供貨。
2、飛泰負責組織出廠調試驗收,在買方協助下負責設備安裝和調試,飛泰根據買方的探傷速度要求制定相關的主輔匹配參數,并保證達到責任范圍內的質量和要求。
3、協助買方進行冶金工業無損檢測中心的認證,提供技術支持。
4、飛泰負責提供的技術文件資料下
1、機械總裝圖2份
2、設備使用說明2份
3、電器原理圖2份
4、設備基礎圖2份
